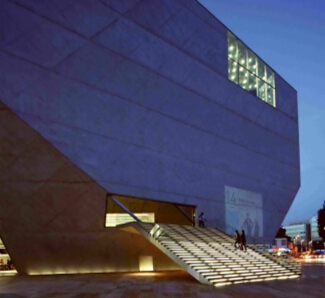

葡萄牙·波爾圖音樂廳工程檔案

建筑面積：22 000 平方米（主樓），27 000 平方米（停車場）

設計單位：大都會建筑事務所OMA（建筑師：Rem Koolhaas，Ellen van Loon）；

項目地址：葡萄牙波爾圖市



設計構思：

結構決定建筑。它不但決定了室內小面積的石英狀物體的形狀，而且決定了室內的空間、容積和時間點。



設計說明：

波爾圖音樂廳包括有1300 個座位的音樂廳、350 個座位的多功能禮堂、8 個帶有錄音器材的排練室，VIP 室、公眾項目教育室和相關設備的房子，以及一個有600 個車位的地下室。

一、總體規劃

波爾圖音樂廳的主荷載和穩定系統由40 厘米厚的外部小面積外殼和兩面全高1 米的厚縱形墻組成。墻面支撐著主禮堂的縱軸向與外殼連接在一起，從而作為外殼的兩個內在硬化裝置。主禮堂的墻面和外殼支撐著建筑大概70％的重力荷載，并向中等大小混合區域內的建筑提供穩定性。房?jī)?nèi)的地板則負擔著地板的重力，并成為對外殼的水平硬化。地面上的建筑形式清晰可見并一直延伸到地下三層。建筑和周邊的停車場完全地分隔開來，停車場由帶有蘑菇形柱子的鋼筋混凝土平板建成。建筑底部的小面積貝殼狀外立面往下延伸，與停車場和地下建筑內的外循環空間相連。于是，建筑形態像一個使建筑趨向南面方向的網狀結構，而這個顛覆性的改變由兩根傾斜的大柱子決定，柱子從地面到地下三層，支撐著南面的兩端。內部電梯和服務性的架構核心向各個樓層提供支撐，而沒有用架構核心充當穩定系統的一部分，在這種規模的混凝土建筑中這是很罕見的。這是一個很精心的設計，改變架構核心的形狀和開口而讓設計更自由。

二、單體設計

主禮堂是一個“盒中盒”的結構，外面的“盒子”是混凝土建筑，而里面的“盒子”由聲學隔音鋼盒組成。主禮堂下的建筑低層是傳統的板層/ 橫梁/ 柱子結構。主禮堂上面的餐廳層由復合鋼架組成，它的中心面板大部分時間由對角線作平衡的架構移動。禮堂南北延伸的地面橫跨了以?xún)?nèi)核和斜支柱支撐的禮堂墻面和外殼。

主禮堂的每端都有兩個皺紋結構玻璃墻圍合，這些玻璃間隔五米，并有12.3 米和14.7 米高，被分別置于東西兩端。皺紋玻璃在每個橫向約束之間的跨度控制為5 米，在有些地方也被用作地板。玻璃墻上端的兩個區域從橫向約束結構懸掛下來，而其下的面板在首層起支撐作用。

三、外立面

白色混凝土不但是外墻的建筑材料也是最終的外墻顏色，并且還成為室內最重要的一部分。整個建筑，無論室內或室外都由白色混凝土制成。白色水泥、上好硅石聚集在一起制成的白色混凝土在葡萄牙廣受人們歡迎。

四、內部設施

建筑通過兩個位于頂層房間的汽爐進行氣體加熱，通過兩個坐落于廣場休息廳的冷卻器進行空氣的冷卻。空間內的加熱和冷卻全由氣化系統進行，既可通過空氣控制又可通過局部通風機進行。波爾圖音樂廳的電力服務設施可以承擔一個大型娛樂場所樓和密封商業大樓較常見的大規模設施用電要求。此外，還有一個630 千瓦的應急發電機，在常規電源切斷后會自動運行保證電源的安全負載。
